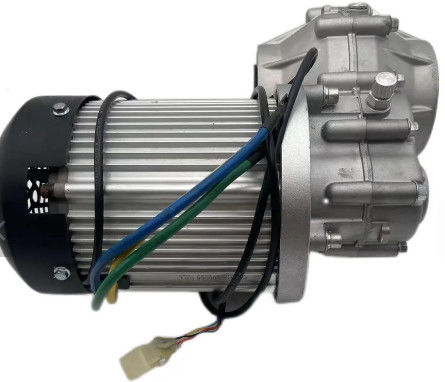

Motor sem escova DC 2850RPM ímã permanente para triciclo

Especificações de performance

desenhos

ESTATOR

O estator para um motor brushless DC é um núcleo de aço laminado com bobinas de fio magnético embutidas e conectadas em uma, duas ou mais fases de modo que, ao excitar sequencialmente esses enrolamentos de fase, um campo eletromagnético rotativo pode ser gerado.Como as perdas de ferro e cobre no motor CC sem escova ocorrem no estator, o calor gerado é facilmente transferido para o ambiente.Um motor com rotor interno é melhor nesse aspecto devido à maior área do estator em contato com as superfícies de montagem.

ROTORES

Em todos os motores CC sem escovas de rotação contínua, o campo magnético permanente está no rotor.Os enrolamentos que fornecem o campo eletromagnético rotativo estão no estator.O rotor pode ser projetado dentro do estator, como em um motor convencional, ou fora do estator.O projeto do rotor interno é geralmente usado em aplicações de movimento incremental onde baixa inércia e resposta rápida são necessárias.A configuração do rotor externo fornece uma estrutura mais rígida para os ímãs permanentes e possui maior inércia.É usado em aplicações de alta velocidade onde uma estrutura rígida é necessária para contrariar as forças centrífugas que atuam nos ímãs permanentes, em aplicações de loop de velocidade onde a inércia adicional do rotor é desejada para estabilização da velocidade ou quando a inércia adicional é insignificante em relação à inércia total como em uma unidade de disco de memória.
