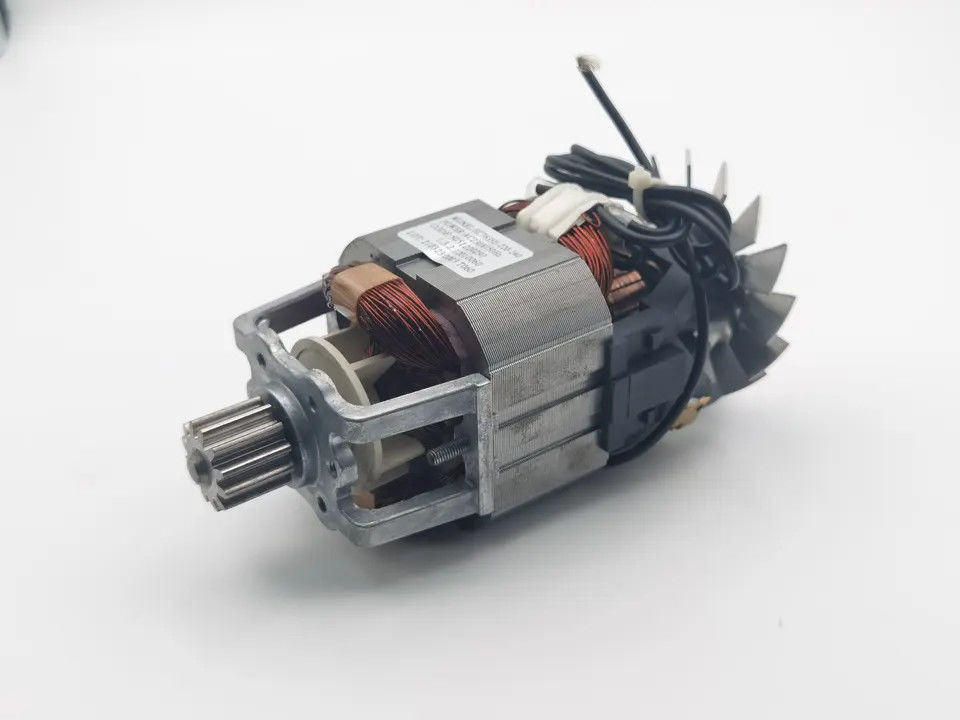

Motores elétricos CA monofásicos 26.000 RPM 350 W substituição do motor do liquidificador

Dimensões externas

Um motor universal é um tipo especial de motor projetado para funcionar com alimentação CC ou CA monofásica.Esses motores geralmente são enrolados em série (a armadura e o enrolamento de campo estão em série) e é por isso que os motores universais geralmente vêm embutidos no dispositivo que devem acionar.A maioria dos motores universais é projetada para operar em velocidades mais altas, excedendo 3500 RPM.Eles operam a uma velocidade menor na alimentação CA do que na alimentação CC da mesma tensão, devido à queda de tensão na reatância que está presente em CA e não em CC.

Existem dois tipos básicos de motor universal:

(i) tipo compensado e (ii) tipo não compensado.

Construção do motor universal

A construção de um motor universal é muito semelhante à construção de uma máquina CC.Consiste em um estator no qual os pólos de campo são montados.As bobinas de campo são enroladas nos pólos de campo.

No entanto, todo o caminho magnético (circuito de campo do estator e também armadura) é laminado.A laminação é necessária para minimizar as correntes parasitas que induzem durante a operação em CA.

A armadura rotativa é do tipo enrolada com ranhuras retas ou enviesadas e comutador com escovas apoiadas sobre ele.A comutação em CA é pior do que em CC.devido à corrente induzida nas bobinas da armadura.Por isso as escovas utilizadas são de alta resistência.Motor Universal - construção, funcionamento e características.

Um motor universal funciona com alimentação CC ou CA monofásica.Quando o motor universal é alimentado com uma fonte DC, ele funciona como um motor DC série.(veja o funcionamento de um motor de série DC aqui).Quando a corrente flui no enrolamento de campo, ela produz um campo eletromagnético.A mesma corrente também flui dos condutores da armadura.Quando um condutor de corrente é colocado em um campo eletromagnético, ele experimenta uma força mecânica.Devido a esta força mecânica, ou torque, o rotor começa a girar.A direção dessa força é dada pela regra da mão esquerda de Fleming.

Quando alimentado com alimentação CA, ainda produz torque unidirecional.Como o enrolamento de armadura e o enrolamento de campo estão conectados em série, eles estão na mesma fase.Assim, como a polaridade de AC muda periodicamente, a direção da corrente na armadura e no enrolamento de campo se inverte ao mesmo tempo. .Assim, independentemente da alimentação CA ou CC, o motor universal funciona com o mesmo princípio que o motor da série CC.
