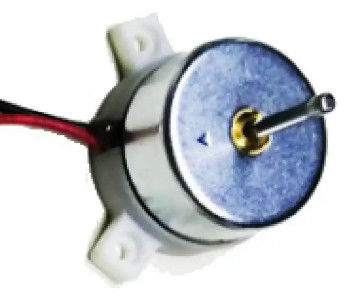

ferramenta elétrica sem escova pequena pequena do motor 4500RPM do motor elétrico da C.C. 5W

Ferramenta elétrica elétrica pequena sem escova do motor KG-3225-012 4500RPM da C.C.

motor sem escova da C.C. 12v

Desenhos

Especificações de rendimento

O sistema de energia sem escova do motor da C.C. consiste em três porções: rotor, estator, e sensor de posição. A detecção de posição comuta a corrente do enrolamento do estator em alguma ordem de acordo com as mudanças na posição do rotor (isto é, detecta a posição do polo magnético do rotor relativo ao enrolamento do estator, e gera um sinal de detecção da posição na posição determinada. Após o processamento pelo circuito da conversão de sinal, o circuito do interruptor de alimentação é controlado para comutar a corrente de enrolamento de acordo com um determinado relacionamento lógico). A tensão de trabalho do enrolamento do estator é fornecida por um circuito do interruptor eletrônico controlado pela saída do sensor de posição.

Há três tipos de sensores de posição: sensível, fotoelétrico magnético, e eletromagnético:

Para o motor sem escova da C.C. com o sensor de posição sensível magnético, seus componentes magnéticos do sensor (tais como o elemento de salão, diodo magnético, tubo sensível magnético do polo, resistor magnético ou circuito integrado especial, etc.) estão instalados no conjunto de estator para detectar as mudanças do campo magnético geradas quando o ímã permanente e o rotor gerenciem.

O motor sem escova da C.C. com o sensor de posição fotoelétrico é equipado com o sensor fotoelétrico no conjunto de estator de acordo com uma determinada posição. O rotor é equipado com um protetor leve, e a fonte luminosa é um diodo luminescente ou um bulbo pequeno. Quando o rotor gerencie, os componentes fotossensíveis no estator gerarão intermitentemente sinais de pulso em alguma frequência devido ao efeito da placa de proteção.
Um motor sem escova da C.C. que usa sensores de posição eletromagnéticos é equipado com os componentes eletromagnéticos do sensor (tais como transformadores de acoplamento, interruptores de proximidade, circuitos ressonantes do LC, etc.) instalados no conjunto de estator. Quando a posição das mudanças do rotor do ímã permanente, o efeito eletromagnético fará com que o sensor eletromagnético gerencia os sinais de alta frequência da modulação (cujas mudanças da amplitude com a posição do rotor).

Posto simplesmente, um motor sem escova da C.C. confia em mudar a frequência e a forma de onda alternas da entrada atual da onda à bobina de estator do motor sem escova, formando um campo magnético que gire inteiramente em torno da linha central geométrica do motor em torno da bobina de enrolamento. Este campo magnético conduz o aço do ímã permanente no rotor para girar, fazendo com que o motor gire. O desempenho do motor é relacionado aos fatores tais como o número de aço magnético, força do fluxo magnético do aço magnético, e tensão de entrada do motor, é estreitamente relacionado ao desempenho do controle dos motores sem escova, porque a entrada é de corrente contínua, que exige um regulador eletrônico o converter em 3 correntes alternas. Igualmente exige a recepção de sinais de controle do receptor de controle remoto controlar a velocidade do motor para encontrar as necessidades do uso modelo.

Total, a estrutura dos motores sem escova é relativamente simples, e a causa determinante real de seu desempenho é o regulador eletrônico sem escova (igualmente conhecido como o regulador elétrico). O bom regulador elétrico exige o controle total dos processos tais como o projeto de programa do controle do microcontrolador, o projeto de circuito, e a tecnologia de processamento complexa, assim que o preço é geralmente muito mais alto do que aquele dos motores sem escova.
