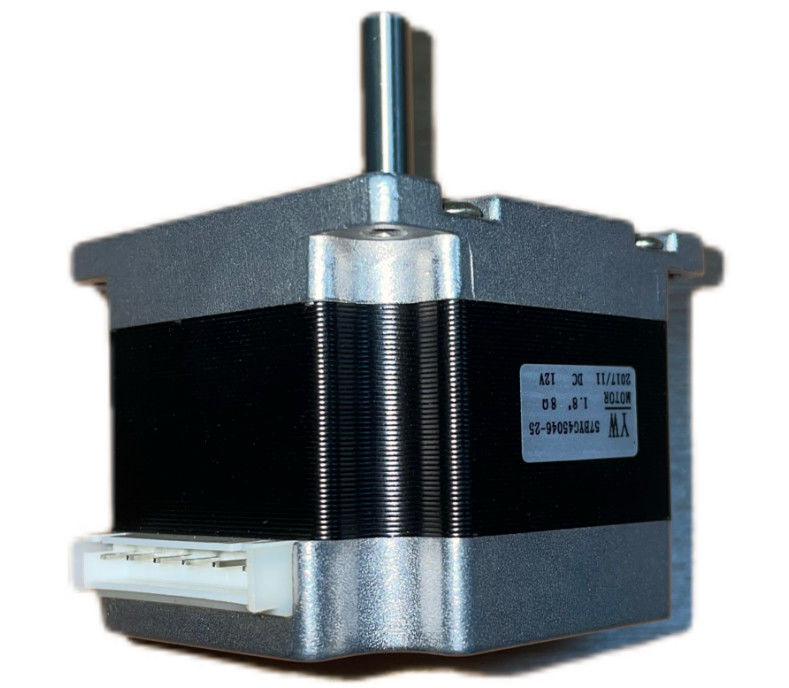

Equipamento mecânico elétrico de motor de indução da escova do motor deslizante da C.C. da indústria

Desenho de esboço

Controlo do motor deslizante nós temos visto previamente que as bobinas do motor precisam de ser energizadas, em uma sequência específica, para gerar o campo magnético com que o rotor está indo alinhar. Diversos dispositivos são usados para fornecer a tensão necessária às bobinas, e para permitir assim que o motor funcione corretamente. Partir dos dispositivos que são mais perto do motor nós temos: Uma ponte do transistor é o dispositivo que controla fisicamente a conexão elétrica das bobinas do motor. Os transistor podem ser vistos como eletricamente os interruptores controlados, que, quando fechado para permitir a conexão de uma bobina à fonte elétrica e assim o fluxo da corrente na bobina.

Uma ponte do transistor é necessário para cada fase do motor. Um predriver é um dispositivo que controle a ativação dos transistor, fornecendo a tensão exigida e atual, ele por sua vez é controlado por um MCU. Um MCU é uma unidade do microcontrolador, que geralmente seja programada pelo usuário do motor e gerencia sinais específicos para que o pre-motorista obtenha o comportamento desejado do motor. Figura 7 mostra uma representação simples de um esquema de controlo do motor deslizante. O pre-motorista e a ponte do transistor podem ser contidos em um único dispositivo, chamado um motorista. Figura 7: O motorista básico Types There do motor deslizante do esquema do controlo do motor é os motoristas diferentes do motor deslizante disponíveis no mercado, que apresentam características diferentes para aplicações específicas.
