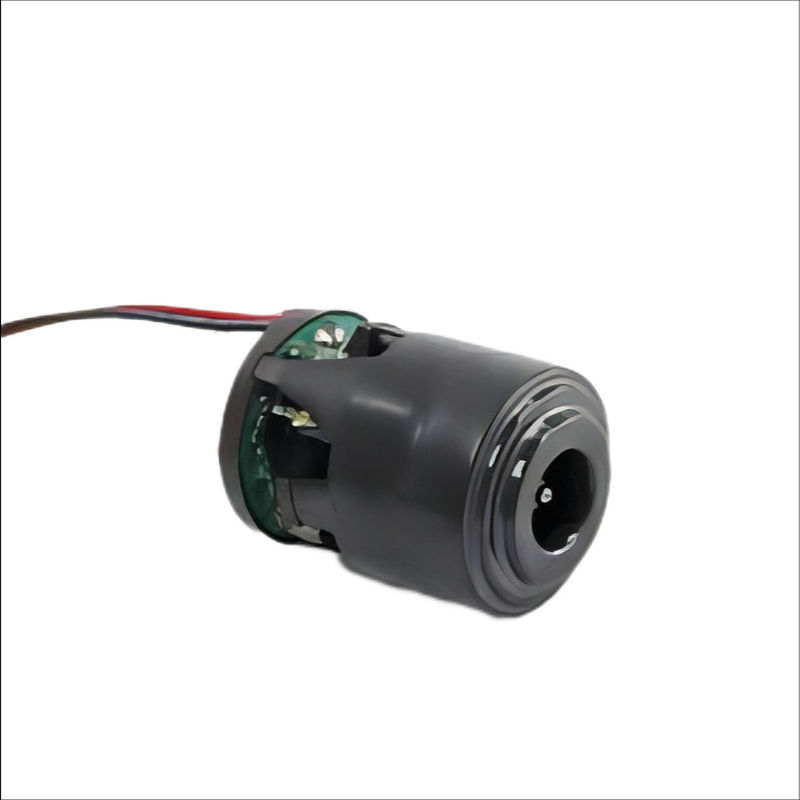

KG-4560DC12 Motor de aspirador sem escovas 12V 120000RPM 103W Personalizavel

Motor de aspirador de vácuo 12V 120000RPM 103W Motor sem escovas KG-4560DC12

Tempo de execução:

Descrição do produto


Detalhes essenciais

Comutação: sem escovas

Aplicação:Aspirador

Voltagem nominal: 12 V

Velocidade nominal:120000 RPM

Potência nominal: 103 W

Grau de vácuo: 12 Kpa Max

Torque:Customizável

Diâmetro: 45 mm

Palavra-chave: Motor BLDC

Eficiência: 75%

Número de modelo: KG-4560DC12

Garantia: 3 anos

Local de origem: Guangdong, China

Desenho

Amostra

Aplicação

O motor DC sem escovas é configurado como um motor DC virado de trás para fora com os ímãs permanentes no rotor e os enrolamentos no estator.Devido à ausência de pincéis, as desvantagens são eliminadas, tais como a existência de faíscas., ruído, eficiência e também permitem uma velocidade muito elevada em comparação com os motores universais.Estes motores também são conhecidos como motores comutados eletronicamente (ECM ou motores EC) e são motores síncronos que são alimentados por uma fonte elétrica de CC através de um inversor integrado, que produz um sinal elétrico AC para acionar o motor. Sensores e eletrônicos adicionais controlam a saída do inversor.

A comutação é controlada eletronicamente.A sequência de comutação e o tempo de comutação são fornecidos pelo feedback do sensor de posição ou por quaisquer métodos sem sensor, como a detecção de força electromotriz (EMF)O motor BLDC é a escolha ideal para aplicações que exigem elevada fiabilidade, elevada eficiência e elevada relação potência/volume.Um motor de corrente contínua sem escovas é altamente confiável porque não tem nenhuma escova que se desgasta e precisa de substituição. Quando operado em condições nominais, a expectativa de vida de um motor DC sem escova é superior a 10 000 horas.

Construção de motores BLDC

O motor DC sem escovas pode ser construído em várias configurações físicas diferentes.os ímãs permanentes são parte do núcleo central radialmenteNa configuração de outrunner (ou rotor externo), a relação radial entre as bobinas e os ímãs é invertida.

As bobinas do estator na configuração do outrunner formam o núcleo central do motor, enquanto os ímãs permanentes giram dentro de um rotor sobrepeso que rodeia o núcleo.A configuração do inrunner foi selecionadaO rotor está no centro com os ímãs permanentes e que o estator contém os enrolamentos.

Funcionamento do motor BLDC

A configuração da corrente de partida no circuito através dos enrolamentos do estator estabelece uma força magnetomotriz (mmf) que é perpendicular à mmf principal estabelecida pelo ímã permanente.Segundo a regra da mão esquerda de FlemingComo os condutores da armadura estão no estator, uma força reativa desenvolve um binário no rotor.Quando este binário é maior que o binário de carga e o binário de atrito, o motor começa a girar.

O processo de remover corrente de um circuito e entregá-la a outro circuito é conhecido como comutação.

A corrente de fase e o binário desenvolvido no motor DC Brushless. Em todos os casos, há duas fases que contribuem para o binário positivo e uma fase que contribui para o binário zero.Se o binário de cada intervalo de comutação for combinado, o binário total é uma contribuição de dois binários de duas fases perfeitamente planas.
