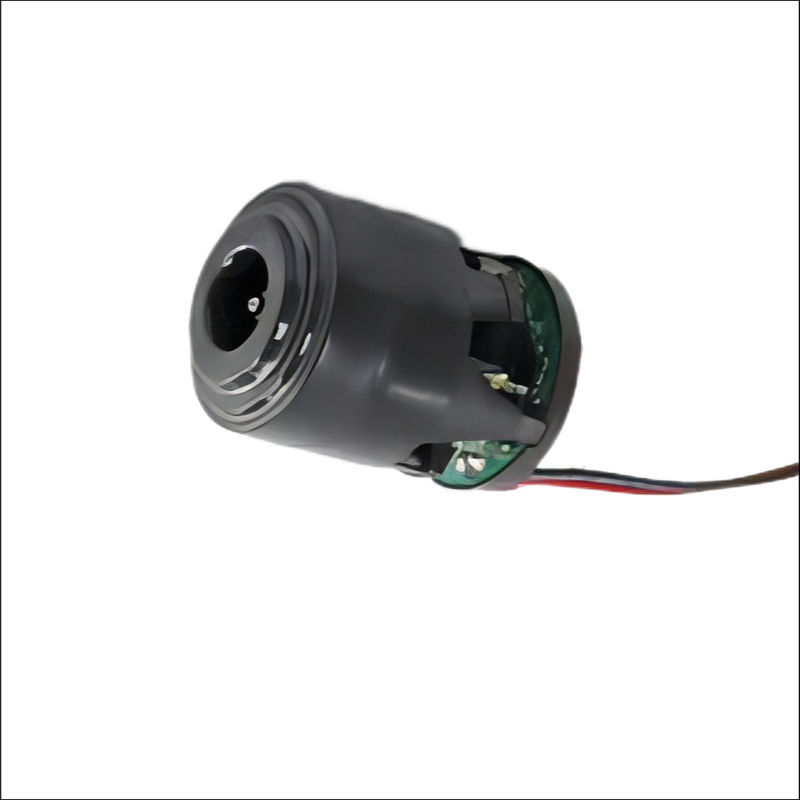

12V DC aspirador motor 120000RPM 103W GO-GOLD KG-4560DC12

Motor do aspirador 120000RPMMotor de corrente contínua de 103 W 12 V GO-GOLD KG-4560DC12

Tempo de execução:

Descrição do produto


Detalhes essenciais

Voltagem nominal: 12 V

Velocidade nominal:120000 RPM

Potência nominal: 103 W

Torque:Customizável

Eficiência: 75%

Número de modelo: KG-4560DC12

Diâmetro: 45 mm

Comutação: sem escovas

Aplicação:Aspirador

Grau de vácuo: 12 Kpa Max


Palavra-chave: Motor BLDC

Garantia: 3 anos

Local de origem: Guangdong, China

Desenho

Amostra

Aplicação

O motor DC Brushless é um motor de ímã permanente com um EMF de retorno trapezoidal, em oposição ao EMF de retorno sinusoidal encontrado em um motor síncrono de ímã permanente.As formas de onda trapezoidais de um BLDC de três fasesEm cada etapa de comutação, um enrolamento de fase está ligado a uma tensão de alimentação positiva, um enrolamento de fase está ligado a uma tensão de alimentação negativa e uma fase está flutuante.Os cruzamentos zero dos campos EMF de fase de retorno são indicados por ZCO cruzamento zero ocorre diretamente no meio de duas comutações.

A uma velocidade constante, ou uma velocidade lentamente variável, the time period from one commutation to zero-crossing and the time period from zero-crossing to the next commutation are equal which is used as basis for the implementation of sensorless-commutation controlA fase flutuante, em que deve ser detectada a travessia zero, muda a cada passo de comutação.

O método de comutação sem sensor tem desafios durante a inicialização ou em velocidades muito baixas.Um método comum é usar excitar o enrolamento com uma comutação de início aleatórioUma tabela de atrasos de comutação entre as primeiras comutações é armazenada em flash.O controle é então passado para o controlador de comutação sem sensor.

Funcionamento do motor BLDC

A configuração da corrente de partida no circuito através dos enrolamentos do estator estabelece uma força magnetomotriz (mmf) que é perpendicular à mmf principal estabelecida pelo ímã permanente.Segundo a regra da mão esquerda de FlemingComo os condutores da armadura estão no estator, uma força reativa desenvolve um binário no rotor.Quando este binário é maior que o binário de carga e o binário de atrito, o motor começa a girar.

O processo de remover corrente de um circuito e entregá-la a outro circuito é conhecido como comutação.

A corrente de fase e o binário desenvolvido no motor BLDC. Em todos os casos, há duas fases que contribuem para o binário positivo e uma fase que contribui para o binário zero.Se o binário de cada intervalo de comutação for combinado, o binário total é uma contribuição de dois binários de duas fases perfeitamente planas.
